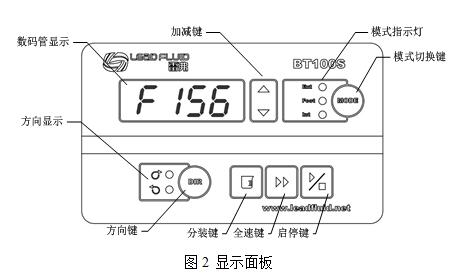

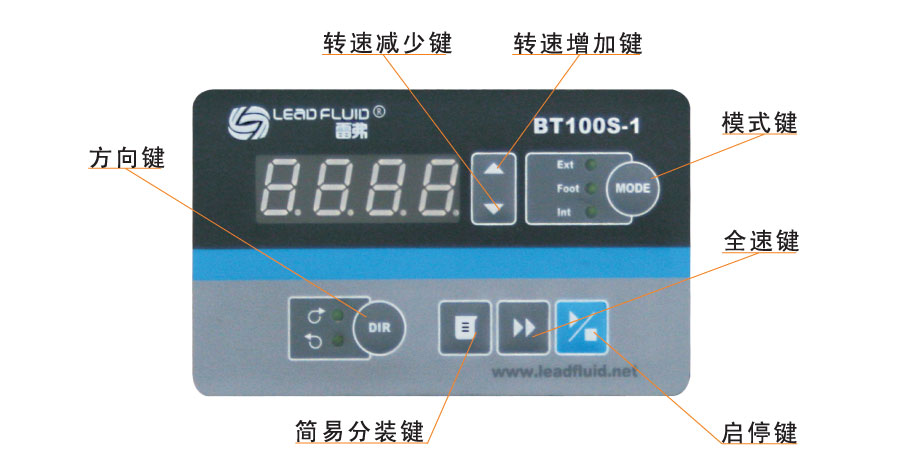

面板界面
向上箭头：转速增加键。按键一次，速度最低位加一；长按此键，速度连续加十
向下箭头：转速减少键。按键一次，速度最低位减一；长按此键，速度连续减
MODE：模式切换键。控制模式在键盘控制，脚踏控制和外部控制之间切换，电机运转时无效
DIR：方向键。改变电机运动的方向，在顺时针和逆时针两种状态切换
烧杯形状：简易分装键。停止状态下，按此键启动简易分装功能；长按此键进入分装测试模式
双箭头：全速键。按此键可在最高转速和原状态之间转换。
箭头/方块：启停键。控制电机的启动和停止
指示灯
Int： 键盘控制模式，键盘控制操作，脚踏开关控制设备启停
Foot：脚踏分装模式，键盘控制操作，脚踏开关控制简易分装的启动
Ext： 外部控制模式，键盘不起作用，由外部信号控制
Int+ Ext: 电平模式，外部控制启停，内部控制方向；
顺时针箭头：电机顺时针方向转动；
逆时针箭头：电机逆时针方向转动
数码管
详见《bt100蠕动泵数码管数字意思》
显示当前的转速和工作模式。
内控模式下，转速215转/分钟
外控模式下，转速为355转/分钟
四位数码管闪烁，表示在时间分装设定界面下，F115表示分装转速为115转/分钟。
四位数码显示FULL，表示全速（清洗）状态。
